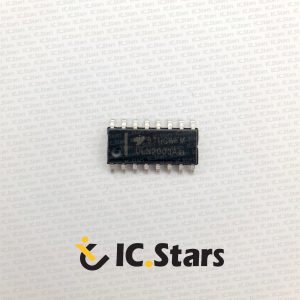

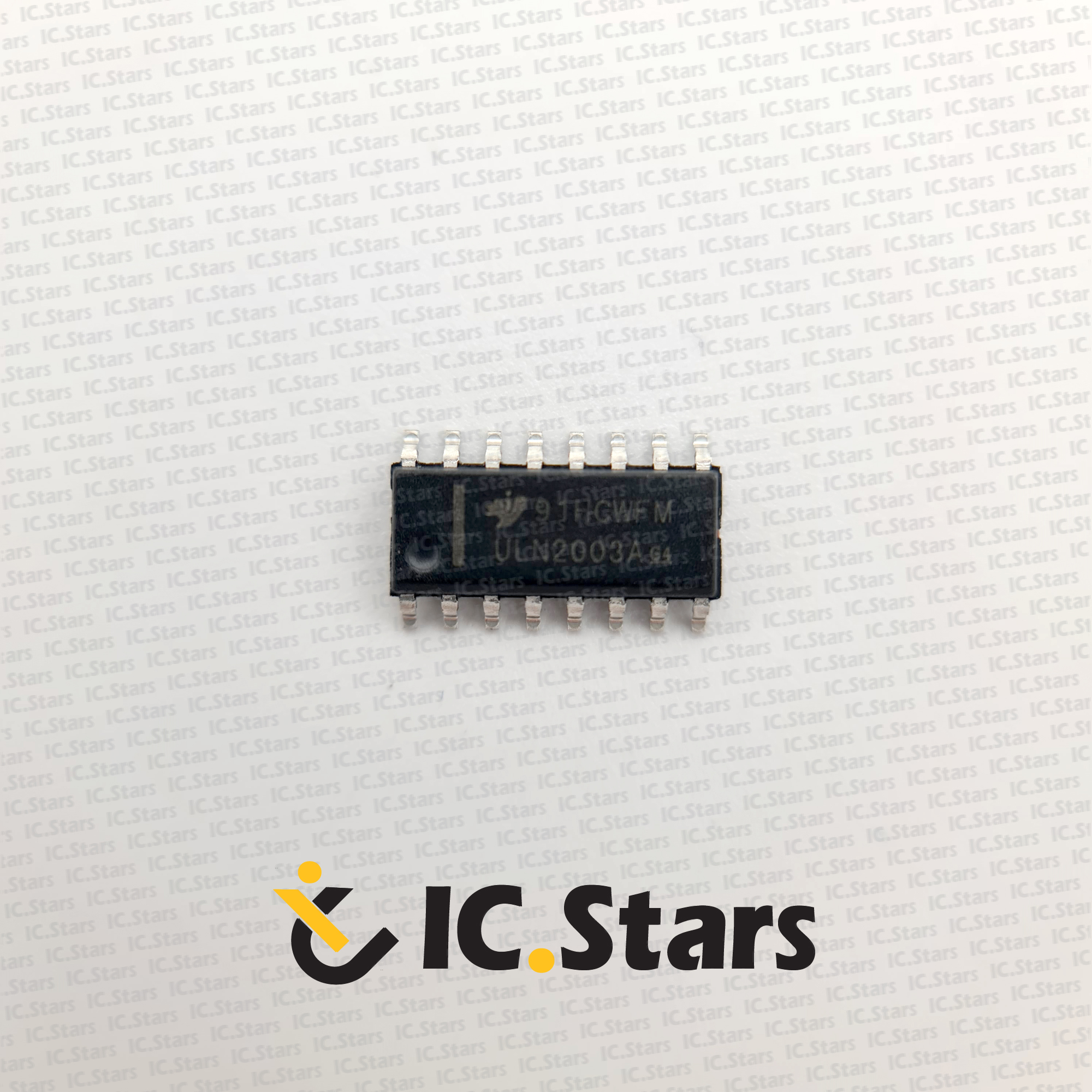

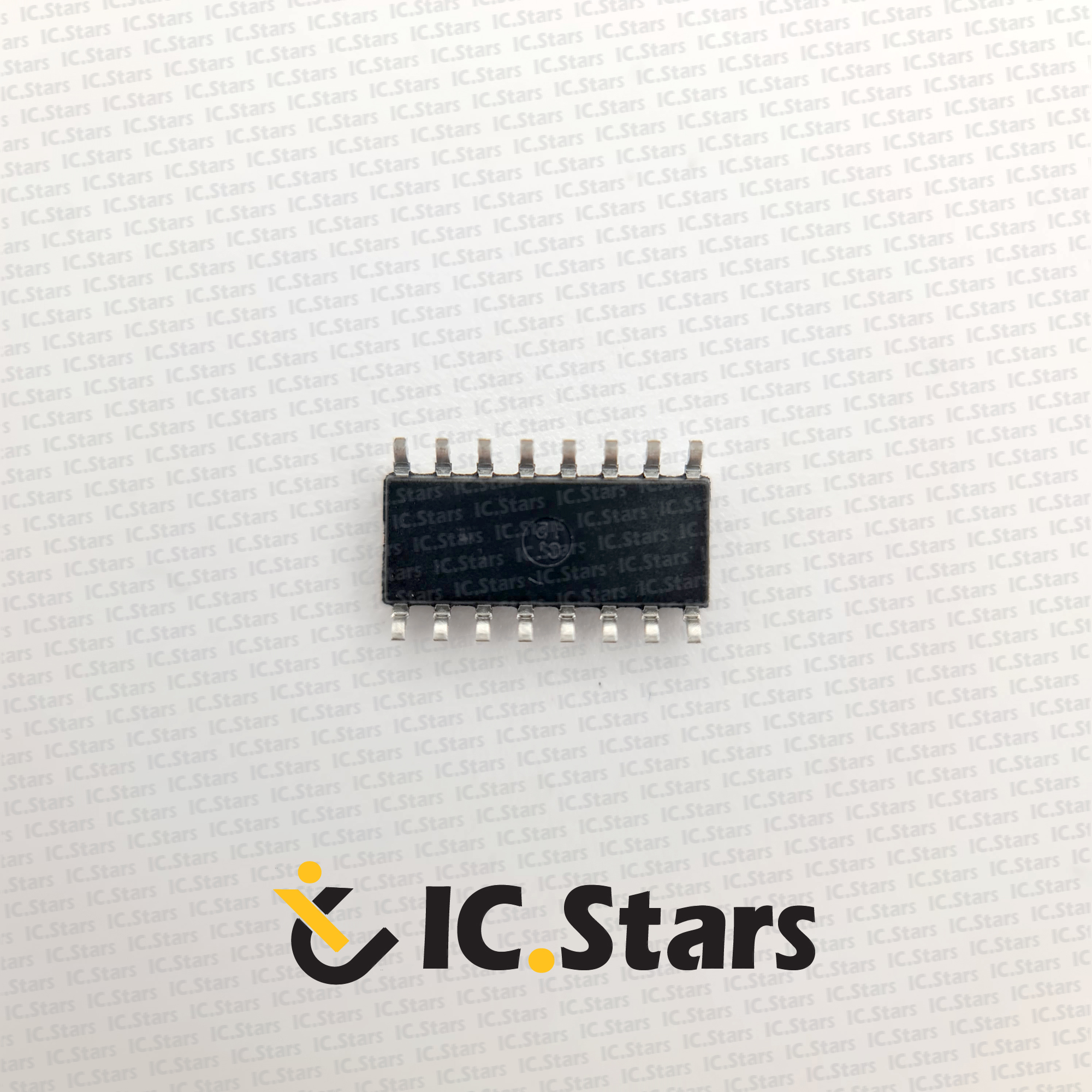

مشخصات آی ‌سی ULN2003

آی ‌سی ULN2003 یک درایور ترانزیستور دیود (Darlington) است که برای کنترل بارهای بزرگ و مدارات قدرت در سیستم ‌های دیجیتال طراحی شده است. این آی‌سی شامل هفت کانال مجزا است که به طور معمول برای کنترل موتورها، رله ‌ها و دیگر تجهیزات با مصرف جریان بالا در سیستم‌ های کنترل دیجیتال استفاده می‌شود.

1. کانال‌ های خروجی: آی ‌سی ULN2003 دارای 7 کانال خروجی است که هر یک از این کانال ‌ها می‌تواند بارهایی با جریان بالا را کنترل کند.
2. جریان قابل کنترل: هر کانال از آی ‌سی ULN2003 می‌تواند تا 500 میلی‌آمپر جریان بار را کنترل کند و حداکثر جریان کلی 2.5 آمپر برای تمام کانال‌ها را می‌تواند تحمل کند.
3. ولتاژ ورودی و خروجی: ولتاژ ورودی آی ‌سی ULN2003 معمولاً در محدوده 5V یا 12V است و برای هر کانال خروجی ولتاژ کاری معمولاً تا 50V می‌تواند باشد.
4. درایور ترانزیستور دارلینگتون: از ترانزیستورهای دارلینگتون (Darlington Transistors) برای افزایش بهره‌ برداری جریان استفاده می‌شود، که موجب می‌شود تا کنترل بارهای سنگین با سیگنال ‌های ورودی کم‌ ولتاژ (مثل 5V) ممکن باشد.
5. دیودهای محافظ داخلی: آی ‌سی مدل ULN2003 دارای دیودهای محافظ داخلی برای محافظت در برابر ولتاژ برگشتی (Back EMF) است، که به‌ویژه در کنترل موتورها و رله‌ ها مهم است.

کارایی و کاربردهای آی‌سی ULN2003:

آی ‌سی ULN2003 به ‌طور عمده برای کنترل بارهای قدرتی در مدارات دیجیتال استفاده می‌شود. برخی از کاربردهای رایج آن عبارتند از:

1. کنترل موتورها: در سیستم‌ های کنترل موتورهای DC یا موتورهای پله ‌ای (Step Motors)، این آی‌ سی به‌ عنوان یک درایور برای راه‌ اندازی و کنترل موتور استفاده می‌شود.
2. کنترل رله ‌ها: برای راه ‌اندازی رله‌ ها در مدارهای کنترل و حفاظت، به ‌ویژه در مدارهای PLC و اتوماسیون صنعتی.
3. سیستم‌ های الکترونیکی قدرت: در مدارهای قدرت برای کنترل بارهای القایی مانند موتورهای برقی و ترانسفورماتورها.
4. مدارات PLC (کنترل ‌کننده منطقی برنامه ‌پذیر): در سیستم‌ های PLC برای کنترل رله ‌ها، موتورها و دیگر تجهیزات با بارهای الکتریکی سنگین.
