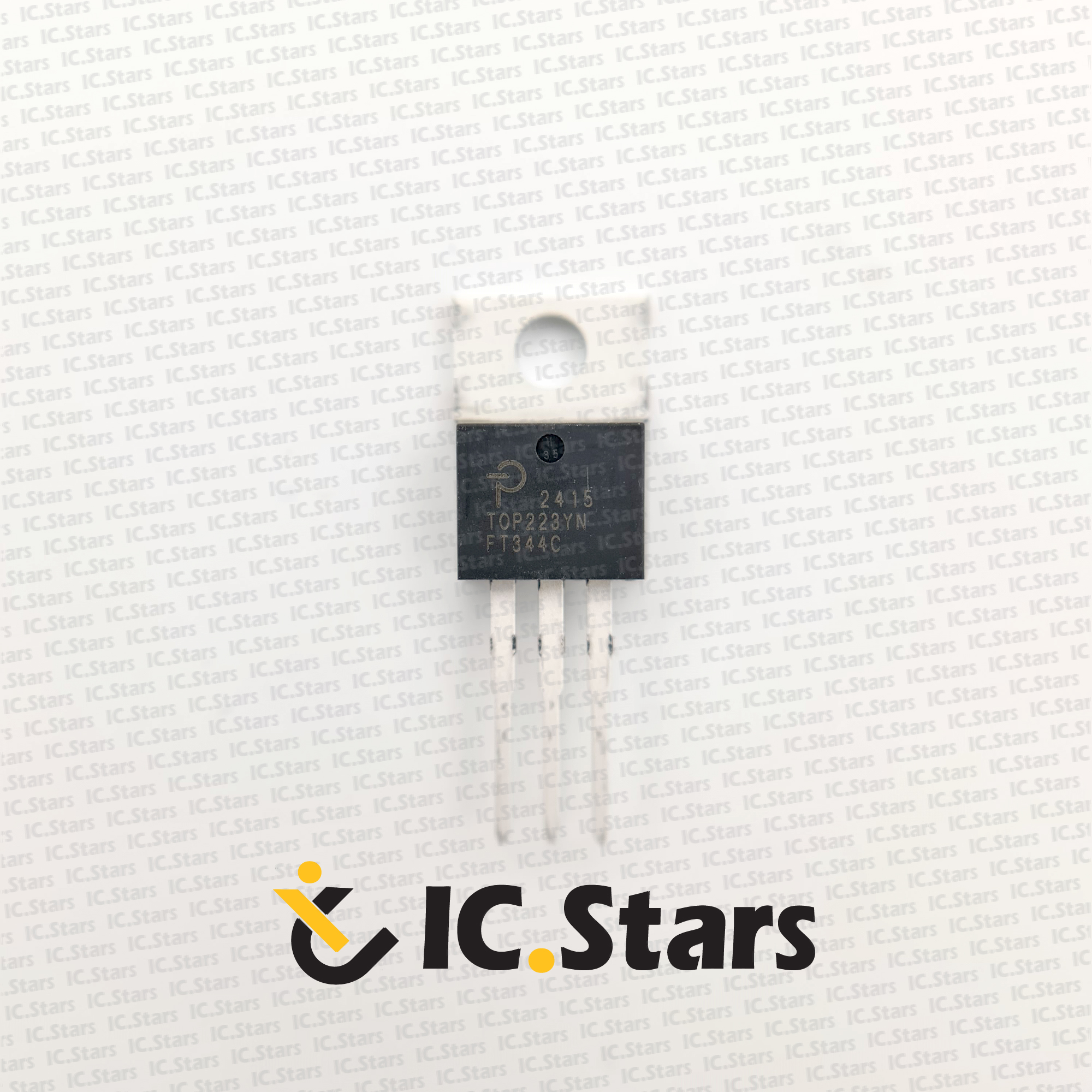

TOP223YN ORG

آی سی TOP223YN از سری آی سی های خانواده TOPSwitch-II محصول شرکت آمریکایی Power Integrations می باشد که در تغذیه های سوئیچینگ به عنوان کنترل کننده PWM به کار می رود. خانواده TOPSwitch-II محدوده توان را از 100 وات به 150 وات براي ورودي 100/115/230 VAC و از 50 وات به 90 وات براي ورودي جهاني 85-265 VAC افزايش مي‌دهد.

نسل دوم خانواده TOPSwitch™-II مقرون به صرفه تر است و چندين پيشرفت را نسبت به خانواده TOPSwitch نسل اول ارائه مي دهد. اين مزيت‌هاي فناوري TOPSwitch را براي بسياري از برنامه‌هاي کاربردي جديد به ارمغان مي‌آورد، مانند تلويزيون، مانيتور، تقويت‌کننده‌هاي صوتي، و غيره. بسياري از پيشرفت‌هاي مدار قابل توجهي که حساسيت به چيدمان برد و خطوط گذرا را کاهش مي‌دهند، اکنون طراحي را آسان‌تر مي‌کنند.

ولتاژ درین ماسفت قدرت آی سی 700 ولت و فرکانس کاری آن 110KHz با دیوتی سایکل 70% می باشد.
بسته استاندارد 8L PDIP هزينه را در کاربردهاي با توان کمتر و راندمان بالا کاهش مي دهد. قاب سربي داخلي اين پکيج از شش پين خود براي انتقال مستقيم حرارت از تراشه به برد استفاده مي کند و هزينه هيت سينک را از بين مي برد. TOPSwitch تمام عملکردهاي لازم براي يک سيستم کنترل حالت سوئيچ را در يک IC يکپارچه سه ترمينال شامل مي شود: ماسفت برق، کنترل کننده PWM، مدار راه اندازي ولتاژ بالا، جبران حلقه و مدار حفاظت از خطا.

نکات برجسته محصول:

کمترین هزینه، کمترین تعداد قطعات

قیمت رقابتی با سوئیچرهای خطی بالای ۵ وات

تلفات AC/DC بسیار کم - تا ۹۰٪ راندمان

راه‌اندازی خودکار و محدودکننده جریان داخلی

خاموش کردن حرارتی قفل‌شونده برای محافظت در سطح سیستم

پیاده‌سازی توپولوژی‌های Flyback، Forward، Boost یا Buck

کار با فیدبک اولیه یا نوری

پایدار در حالت هدایت ناپیوسته یا پیوسته

زبانه متصل به منبع برای EMI کم

سادگی مدار و ابزارهای طراحی، زمان عرضه به بازار را کاهش می‌دهند.
