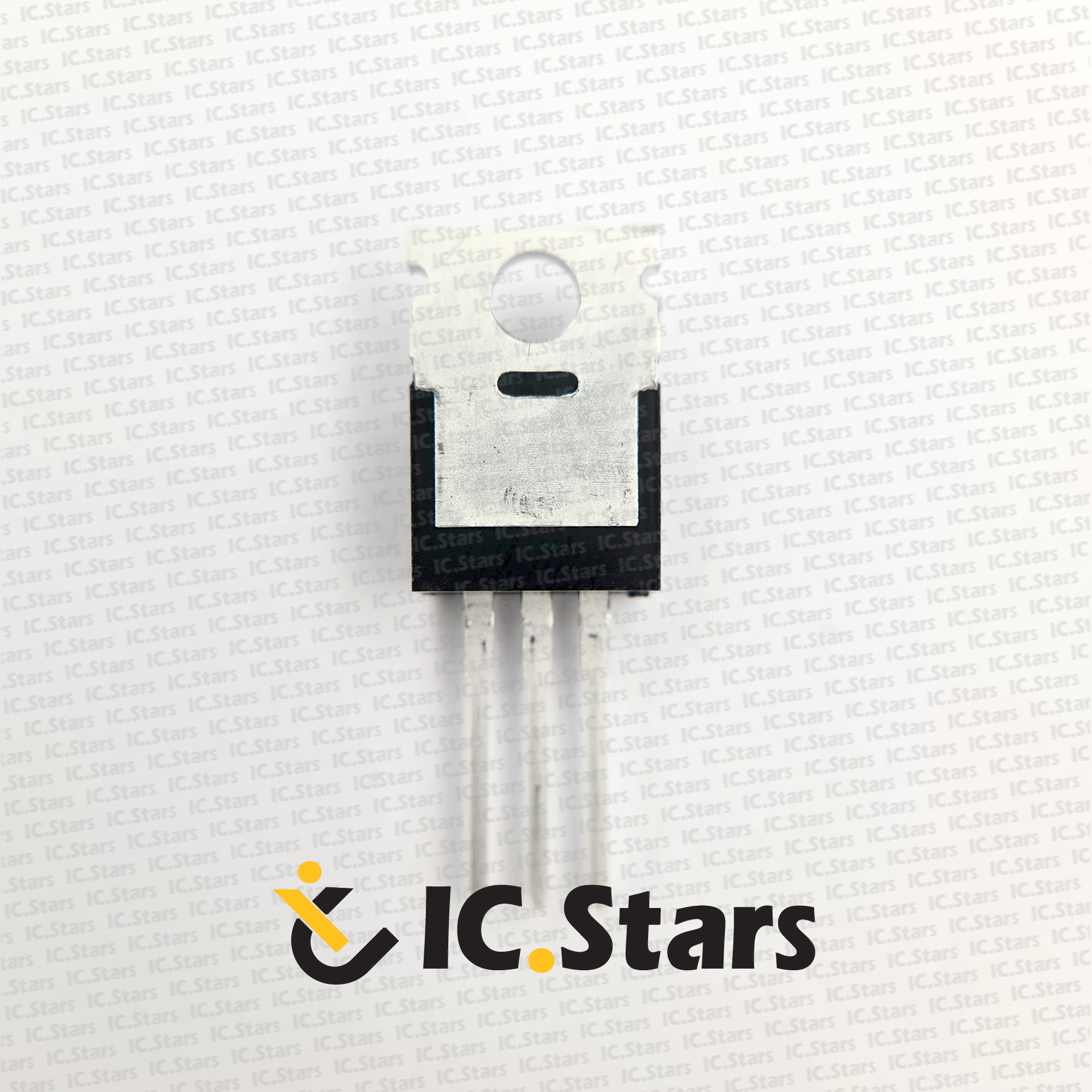

ماسفت IRFZ44N اصلی

معرفی ماسفت IRFZ44N

ماسفت IRFZ44N یکی از محصولات برجسته و پرکاربرد در خانواده ترانزیستورهای اثر میدانی است که توسط برند معتبر Infineon طراحی و تولید شده است. این ماسفت از نوع N-Channel بوده و با استفاده از فناوری HEXFET ساخته شده است. فناوری HEXFET موجب بهبود راندمان انرژی و کاهش تلفات حرارتی می‌شود، که آن را به گزینه‌ای ایده‌آل برای مدارهای قدرت تبدیل کرده است. این ماسفت در بسته‌بندی TO-220-3 عرضه می‌شود و به‌صورت نصب از طریق سوراخ (Through Hole) طراحی شده است، که برای استفاده در بردهای الکترونیکی بسیار مناسب و کارآمد است. IRFZ44 به دلیل مشخصات فنی برتر و طراحی مقاوم، توانسته جایگاه ویژه‌ای در پروژه‌های الکترونیکی و صنعتی به‌دست آورد. به همین دلیل به یکی از انتخاب‌های اصلی مهندسان در سیستم‌های قدرت و سوئیچینگ تبدیل شود.

مشخصات فنی

• نوع ترانزیستور:  N-Channel MOSFET
• ولتاژ شکست درین-سورس: 55 ولت
• جریان مداوم درین: 49 آمپر
• مقاومت درین-سورس: 17.5 میلی‌اهم
• ولتاژ گیت-سورس: 20 ولت
• توان اتلافی: 94 وات
• محدوده دمای عملکرد: از منفی 55 درجه سانتی‌گراد تا مثبت 175 درجه سانتی‌گراد
• زمان‌های کلیدی سوئیچینگ:
  • زمان صعود: 60 نانوثانیه
  • زمان سقوط: 45 نانوثانیه
  • زمان تأخیر روشن شدن: 12 نانوثانیه
  • زمان تأخیر خاموش شدن: 44 نانوثانیه
• ابعاد:
  • ارتفاع: 15.65 میلی‌متر
  • طول: 10 میلی‌متر
  • عرض: 4.4 میلی‌متر
• وزن واحد: 0.211 گرم

کاربردهای ماسفت IRFZ44N

ماسفت IRFZ44N به دلیل تحمل جریان بالا، مقاومت پایین، سرعت سوئیچینگ بالا، و طراحی مقاوم، در کاربردهای متنوعی استفاده می‌شود که در زیر به برخی از مهم‌ترین آن‌ها اشاره می‌شود:

1. مدارهای تغذیه و سوئیچینگ: این ماسفت به دلیل توانایی مدیریت ولتاژ و جریان بالا، یکی از اجزای کلیدی در طراحی منابع تغذیه سوئیچینگ و مبدل‌های DC به DC است. این ویژگی‌ها باعث می‌شود که در سیستم‌های تغذیه‌ای که نیاز به بازدهی بالا دارند، به‌طور گسترده استفاده شود.
2. کنترل و درایو موتورهای الکتریکی: IRFZ44N در سیستم‌های کنترل موتورهای DC و AC کاربرد فراوان دارد. این ماسفت به دلیل سرعت بالای سوئیچینگ و تحمل جریان زیاد، برای کنترل و درایو موتورهای پرقدرت انتخابی عالی است.
3. مدارهای تقویت‌کننده: این ماسفت در مدارهای تقویت‌کننده استفاده می‌شود تا سیگنال‌های ورودی را تقویت کند و توان بیشتری به بار منتقل کند.
4. مدارهای مدیریت انرژی و کنترل توان: در سیستم‌های پیشرفته مدیریت انرژی، این ماسفت برای تنظیم و تثبیت ولتاژ و جریان و همچنین حفاظت در برابر افزایش ولتاژ یا جریان استفاده می‌شود.
