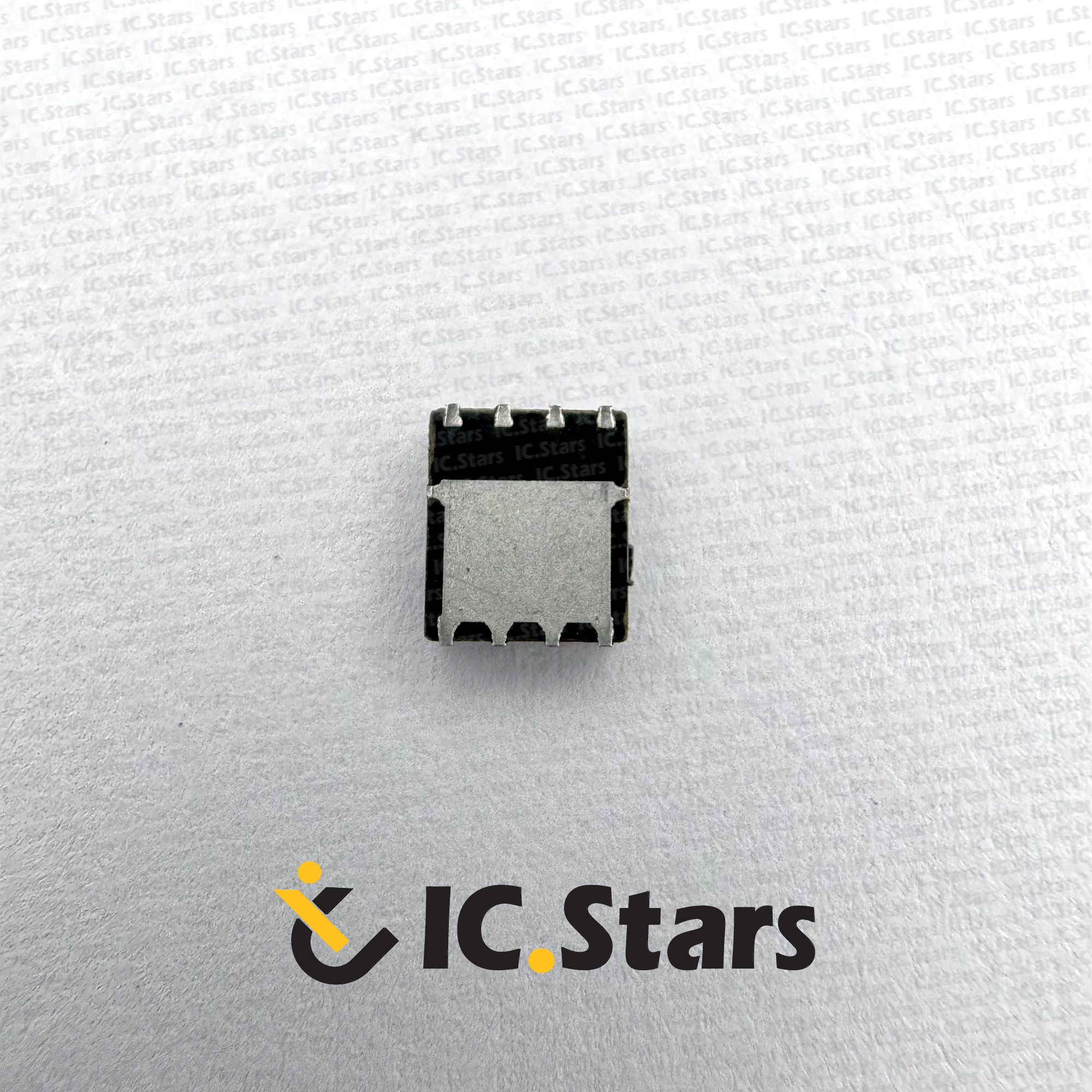

ماسفت DH045N06P  محصولی پیشرفته از شرکت WXDH  است که برای کاربردهای قدرت و صنعتی طراحی شده است. این ترانزیستور از نوع کانال N بوده و با ویژگی‌های فنی برجسته خود، عملکردی بهینه و قابل اعتماد در مدارهای قدرت ارائه می‌دهد. بسته‌بندی DFN-8L (5×6)  این قطعه، باعث کاهش ابعاد و بهبود بازده حرارتی آن شده است، که به ویژه برای کاربردهای فشرده و نیازمند توان بالا مناسب است.

مشخصات فنی

• ولتاژ درین-سورس  (Vdss): 60 ولت
• جریان پیوسته درین  (Id): 115 آمپر
• توان تلفاتی  (Pd): 172 وات
• مقاومت روشن  (RDS(on)): 4.1 میلی‌اهم (در ولتاژ 10 ولت و جریان 30 آمپر)
• ولتاژ آستانه گیت  (Vgs(th)): 3 ولت (در جریان 250 میکروآمپر)
• ظرفیت خازنی معکوس  (Crss): 270 پیکوفاراد (در ولتاژ 30 ولت)
• ظرفیت ورودی(Ciss):  4.8 نانوفاراد (در ولتاژ 30 ولت)
• بار کل گیت  (Qg): 80 نانوکولن (در ولتاژ 10 ولت)
• دمای کاری: از -55 درجه تا +175 درجه سلسیوس

 ویژگی‌ها و مزایای ماسفت DH045N06P

1. کارایی بالا: مقاومت روشن بسیار پایین (4.1 میلی‌اهم) به کاهش تلفات توان و افزایش بازدهی مدار کمک می‌کند.
2. طراحی حرارتی بهینه: توان تلفاتی 172 وات و قابلیت تحمل دماهای بالا تا 175+ درجه سلسیوس، این ماسفت را برای شرایط سخت کاری مناسب می‌کند.
3. ابعاد کوچک و کارایی بالا: بسته‌بندی DFN-8L (5×6) باعث کاهش ابعاد قطعه و بهبود مدیریت حرارتی می‌شود.
4. پاسخگویی سریع: بار کل گیت پایین (80 نانوکولن) و ظرفیت خازنی ورودی بهینه، امکان سوئیچینگ سریع را فراهم می‌کند.

کاربردهای ماسفت DH045N06P

ماسفت DH045N06P  با توجه به مشخصات فنی برجسته خود، در طیف گسترده‌ای از کاربردهای صنعتی و قدرتی به کار می‌رود:

1. منابع تغذیه سوئیچینگ (SMPS): مناسب برای کاهش تلفات توان و افزایش بازده در منابع تغذیه الکترونیکی.
2. مبدل‌های DC به DC: در سیستم‌های تبدیل توان برای مدیریت جریان‌های بالا و بهینه‌سازی عملکرد.
3. مدارهای کنترل موتور: برای کنترل موتورهای DC و AC در کاربردهای صنعتی و خودرویی.
4. سیستم‌های روشنایی LED: به دلیل بازده بالا و تولید حرارت کم، در سیستم‌های روشنایی کم‌مصرف مورد استفاده قرار می‌گیرد.

مدارهای قدرت صنعتی: برای سوئیچینگ سریع و مدیریت توان در سیستم‌های قدرت سنگین.
