ماژول آر اف RFID RC522 به همراه تگ و کارت
ماژول RFID RC522 یک ماژول ارتباطی با فرکانس 13.56 مگاهرتز است که برای خواندن و نوشتن اطلاعات روی تگها و کارتهای RFID استفاده میشود. این ماژول به همراه یک تگ کلیدی و کارت RFID ارائه میگردد و با پروتکل ارتباطی SPI به راحتی به آردوینو و سایر میکروکنترلرها متصل میشود.
کد محصول: 00209072
ماژول RFID RC522؛ راهکاری ساده برای شناسایی و احراز هویت بیسیم
در دنیای مدرن که سیستمهای هوشمند و کنترل دسترسی نقش حیاتی دارند، ماژول RFID RC522 بهعنوان یکی از سادهترین و اقتصادیترین ابزارهای شناسایی بیسیم شناخته میشود. این ماژول با استفاده از فرکانس 13.56MHz و پروتکل ارتباطی SPI، میتواند تگها و کارتهای RFID را در فاصلهای حدود 2 تا 5 سانتیمتر شناسایی کند. همراه با این ماژول، یک کارت RFID و یک تگ Keychain نیز عرضه میشود تا بتوانید تست اولیه را بدون نیاز به خرید جداگانه انجام دهید.
ویژگیهای کلیدی ماژول RC522
- چیپ اصلی: MFRC522 ساخت NXP
- فرکانس کاری: 13.56MHz (استاندارد جهانی RFID)
- پروتکل ارتباطی: SPI (و همچنین پشتیبانی از I2C و UART با تغییرات نرمافزاری)
- تغذیه: 3.3 ولت (توجه: اتصال مستقیم 5V ممکن است باعث آسیب شود)
- فاصله شناسایی: تا 5 سانتیمتر برای کارتهای استاندارد
- ابعاد ماژول: حدود 36 × 36 میلیمتر

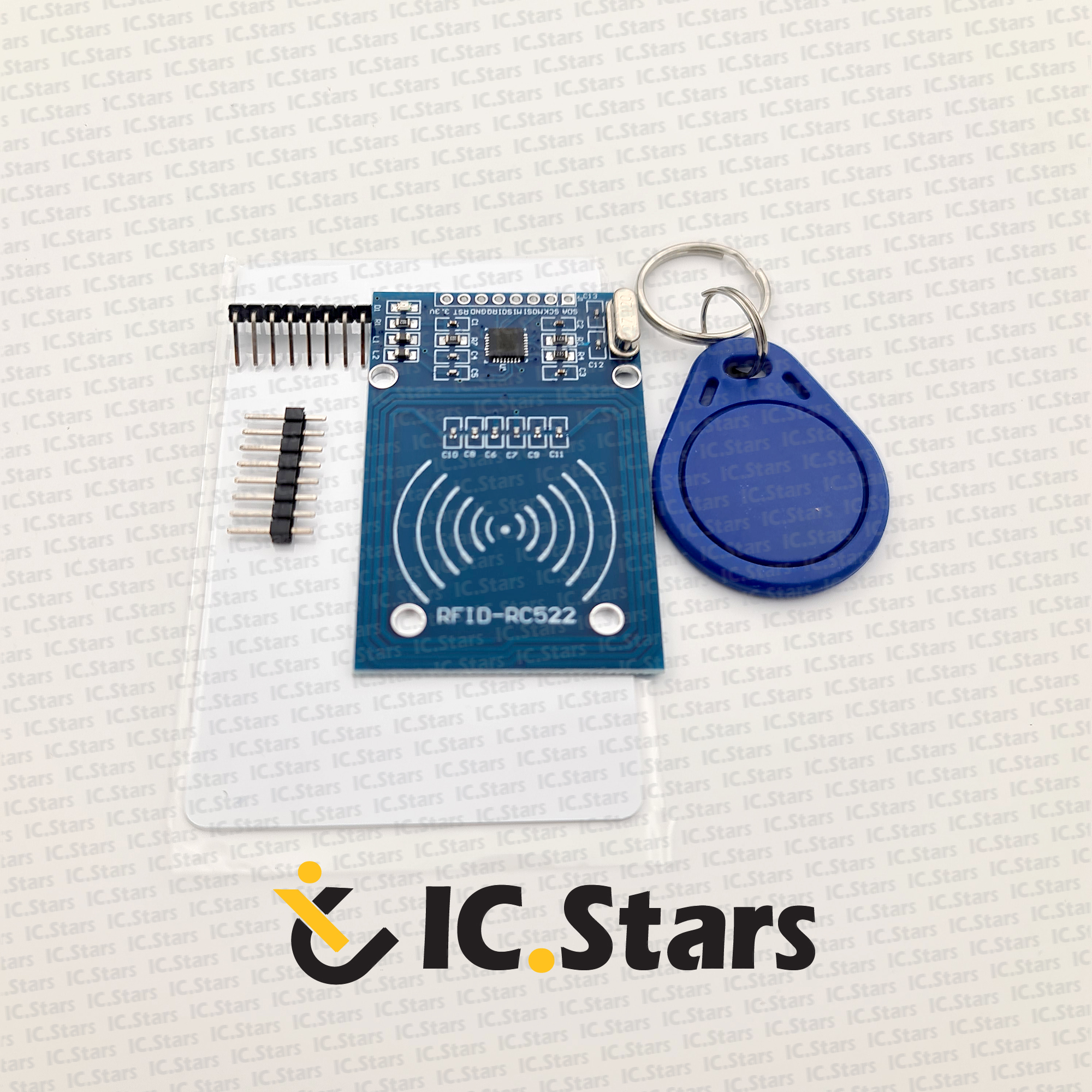

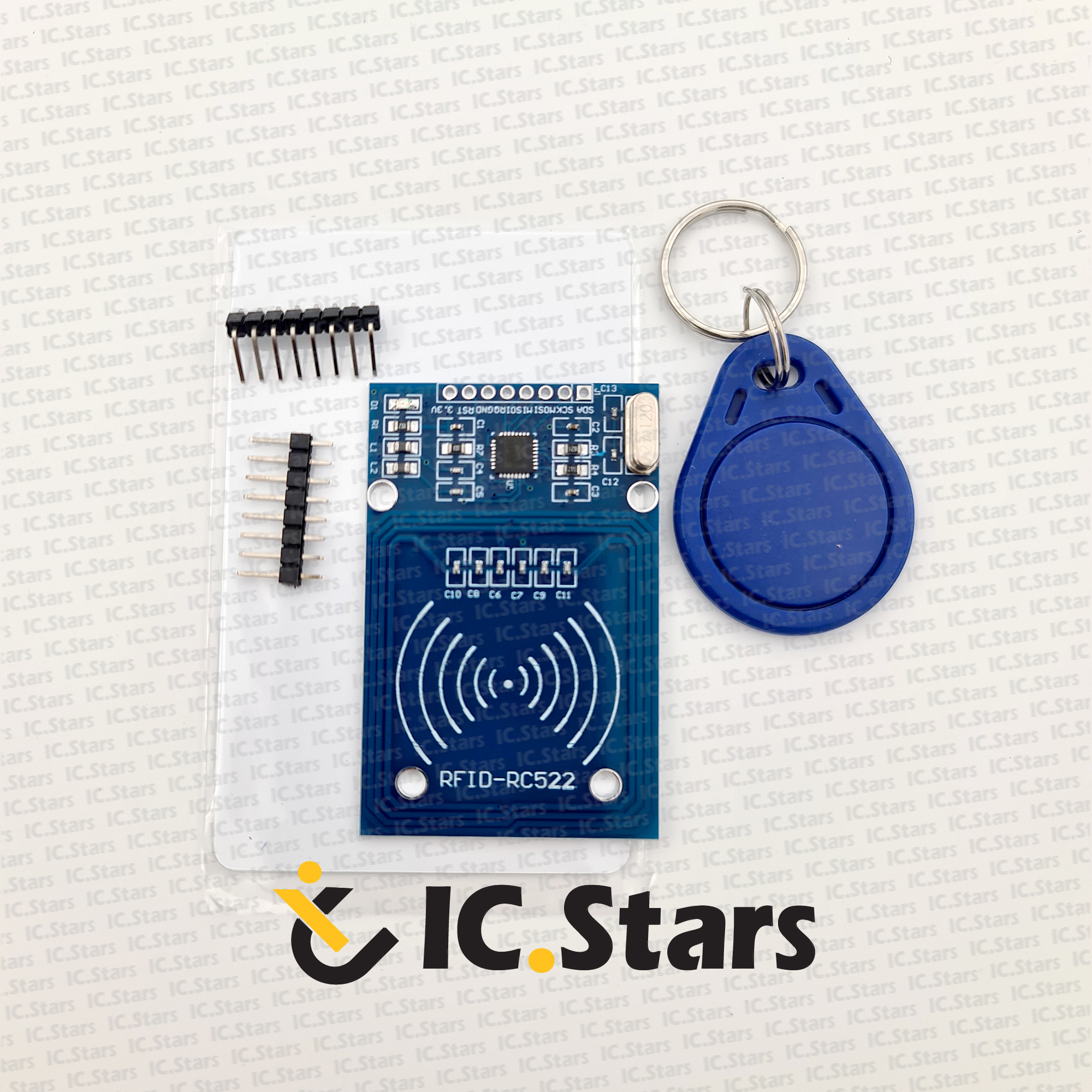

اقلام موجود در پکیج
- ماژول RFID RC522
- یک عدد کارت RFID سفید (MIFARE 1K)
- یک عدد تگ کلیدی RFID
- سربرهای پین (جهت لحیمکاری یا استفاده با بردبرد)
کاربردهای رایج این ماژول
این ماژول در پروژههای زیادی از کنترل دسترسی تا حضور و غیاب کاربرد دارد. برخی کاربردهای رایج عبارتند از:
- سیستمهای کنترل ورود و خروج (Access Control)
- مدیریت حضور و غیاب کارکنان یا دانشآموزان
- قفلهای هوشمند درب، کشو یا گاوصندوق
- اتصال به سیستمهای آردوینو یا ESP32 برای خواندن UID و فعالسازی عملیات
- پروژههای IoT برای شناسایی افراد یا اشیا
نحوه اتصال ماژول RC522 به آردوینو
ماژول از پروتکل SPI برای ارتباط استفاده میکند. پینها به شکل زیر متصل میشوند:
| پین RC522 | پین آردوینو UNO |
|---|---|
| SDA | D10 |
| SCK | D13 |
| MOSI | D11 |
| MISO | D12 |
| IRQ | Not used |
| GND | GND |
| RST | D9 |
| 3.3V | 3.3V |
مزایا و نکات مهم
- ارزان و در دسترس: مناسب برای پروژههای آموزشی، DIY و حتی صنعتی سبک
- پشتیبانی از کتابخانههای Arduino: راهاندازی سریع با کدنویسی ساده
- کممصرف: قابل استفاده در پروژههای باتریخور
- احتیاط در تغذیه: ماژول مستقیماً نباید به 5 ولت متصل شود، مگر اینکه از رگولاتور استفاده شود
جمعبندی
ماژول RFID RC522 یک ابزار بینظیر برای افزودن قابلیت شناسایی بیسیم به پروژههای الکترونیکی است. با پشتیبانی از کارتها و تگهای MIFARE و قابلیت اتصال ساده به میکروکنترلرها، این ماژول یکی از بهترین انتخابها برای سیستمهای کنترل دسترسی مقرونبهصرفه و آسان محسوب میشود. این ماژول هم برای تازهکارها و هم برای توسعهدهندگان حرفهای انتخابی عالی است.
